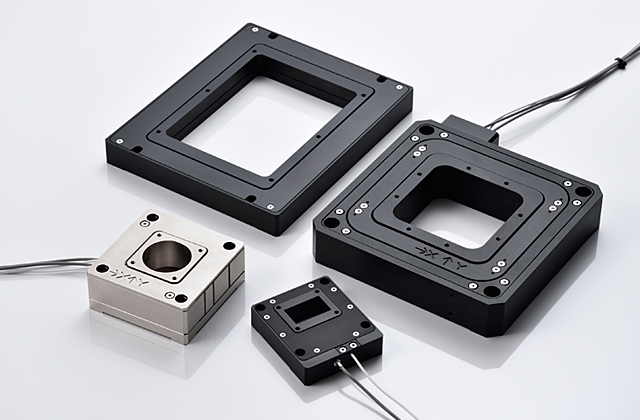

開口付きステージ
移動テーブル中央に開口（透過穴）を有したラインナップです。レーザ透過用や顕微鏡･分析機器と組み合わせた微細観察、高精度マッピング測定などに適しています。
コンパクトから大開口まで
小型デバイスに適したコンパクトな開口からタイプから、大きなパネル基板をアライメントできる大開ロタイプも揃えています。
スムーズで精確なスキャニング
高精度フィードバック制御により、指令信号に従った信頼性の高い動作が行えます。
製品応用例
- 走査型プローブ顕微鏡
- 顕微鏡試料テーブル
- 分光分析機器
- 半導体、FPD関連装置
- 露光装置
- マッピング測定
ラインナップ
PK1L
開口付きX軸ステージ
PK1L
| 型番 | ストローク [μm] |
分解能 [nm] |
繰り返し精度 [nm] |
共振周波数 [Hz] |
耐荷重 [N] |
サイズ [mm] |
|---|---|---|---|---|---|---|
| PK1L40-020U-N | - | - | - | 6600 | 5 | 40×70×10 |
| PK1L60-030U | 30 | 1 | ±1 | 2800 | 10 | 60×70×16 |
| PK1L45-100U | 100 | 2 | ±2 | 490 | 5 | 45×55×16 |
PK2H / PK2L
開口付きXY軸ステージ
PK2H
| 型番 | ストローク [μm] |
分解能 [nm] |
繰り返し精度 [nm] |
共振周波数 [Hz] |
耐荷重 [N] |
サイズ [mm] |
|---|---|---|---|---|---|---|
| PK2H100-030U | （X,Y）30 | （X,Y）1 |
（X,Y）±1 |
2500 | 50 | 100×100×25 |
| PK2H130-030U | （X,Y）30 | （X,Y）1 | （X,Y）±1 | 1500 | 50 | 130×130×30 |
| PK2H150-050U | （X,Y）50 | （X,Y）2 | （X,Y）±2 | 1200 | 50 | 150×150×30 |
PK2L
| 型番 | ストローク [μm] |
分解能 [nm] |
繰り返し精度 [nm] |
共振周波数 [Hz] |
耐荷重 [N] |
サイズ [mm] |
|---|---|---|---|---|---|---|
| PK2L60-020U-N | - |
- |
- |
1700 | 10 | 60×60×10 |
| PK2L100-080U | （X,Y）80 | （X,Y）2 | （X,Y）±2 | 530 | 10 | 100×100×30 |
| PK2L64-100U | （X,Y）100 | （X,Y）2 | （X,Y）±2 | 300 | 10 | 64×64×30 |
| PK2L76F-100U | （X,Y）100 | （X,Y）2 | （X,Y）±2 | 240 | 10 | 76×76×32 |
| PK2L130-100U | （X,Y）100 | （X,Y）2 | （X,Y）±2 | 580 | 10 | 130×130×30 |
| PK2L150-100U | （X,Y）100 | （X,Y）2 | （X,Y）±2 | 420 | 10 | 150×150×30 |
| PK2L150-200U | （X,Y）200 | （X,Y）5 | （X,Y）±5 | 370 | 10 | 150×150×30 |
| PK2L150-300U | （X,Y）300 | （X,Y）10 | （X,Y）±10 | 240 | 10 | 150×150×30 |
| PK2L280-200U | （X,Y）200 | （X,Y）5 | （X,Y）±5 | 150 | 20 | 280×280×28 |
PKVH / PKVL
開口付きZ軸ステージ
PKVH
| 型番 | ストローク [μm] |
分解能 [nm] |
繰り返し精度 [nm] |
共振周波数 [Hz] |
耐荷重 [N] |
サイズ [mm] |
|---|---|---|---|---|---|---|
| PKVH60-012U | 12 | 1 | ±1 | 2500 | 10 | 60×60×36 |
PKVL
| 型番 | ストローク [μm] |
分解能 [nm] |
繰り返し精度 [nm] |
共振周波数 [Hz] |
耐荷重 [N] |
サイズ [mm] |
|---|---|---|---|---|---|---|
| PKVL64F-100U | 100 | 2 | ±2 | 480 | 10 | 64×64×30 |
| PKVL100-100U | 100 | 2 | ±2 | 480 | 10 | 100×100×30 |
| PKVL84F-300U | 300 | 10 | ±10 | 210 | 10 | 84×84×30 |
| PKVL60-100U | 100 | 2 | ±2 | 380 | 5 | 74×60×22 |
| PKVL60-200U | 200 | 5 | ±5 | 350 | 5 | 74×60×22 |
| PKMVL160-200U | 200 | 5 | ±5 | 150 | 10 | 160×240×24 |
PK3H / PK3L
開口付きXYZ軸ステージ
PK3H
| 型番 | ストローク [μm] |
分解能 [nm] |
繰り返し精度 [nm] |
共振周波数 [Hz] |
耐荷重 [N] |
サイズ [mm] |
|---|---|---|---|---|---|---|
| PK3H130-030UA | （X,Y）30,（Z）20 | （X,Y,Z）1 | （X,Y,Z）±1 | 820 | 10 | 130×130×30 |
| PK3H150-050UA | （X,Y）50,（Z）30 | （X,Y）2,（Z）1 | （X,Y）±2,（Z）±1 | 670 | 10 | 150×150×30 |
PK3L
| 型番 | ストローク [μm] |
分解能 [nm] |
繰り返し精度 [nm] |
共振周波数 [Hz] |
耐荷重 [N] |
サイズ [mm] |
|---|---|---|---|---|---|---|
| PK3L150-100UA | （X,Y）100,（Z）30 | （X,Y）2,（Z）1 | （X,Y）±2,（Z）±1 | 430 | 10 | 150×150×30 |
| PK3L150-100U | （X,Y,Z）100 | （X,Y,Z）2 | （X,Y,Z）±2 | 350 | 10 | 150×150×30 |
| PK3L150-200UA | （X,Y）200,（Z）100 | （X,Y）5,（Z）2 | （X,Y）±5,（Z）±2 | 280 | 10 | 150×150×30 |
| PK3L150-300UA | （X,Y）300,（Z）100 | （X,Y）10,（Z）2 | （X,Y）±10,（Z）±2 | 210 | 10 | 150×150×30 |
